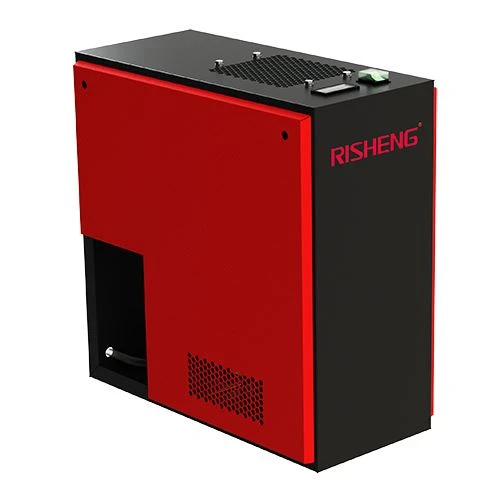

Suszarka chłodnicza

Suszarka chłodnicza działa na zasadzie kondensacji. Sprężone powietrze, które zazwyczaj zawiera znaczną ilość wilgoci, przechodzi przez suszarkę, gdzie jest schładzane do temperatury, w której para wodna w powietrzu skrapla się do ciekłej wody. To chłodzenie jest osiągane za pomocą układu chłodniczego, podobnego do tego, który znajduje się w domowych lodówkach.

Proces ten zazwyczaj obejmuje kilka kluczowych etapów:

Wlot ciepłego, wilgotnego powietrza: Sprężone powietrze wchodzi do suszarki o stosunkowo wysokiej temperaturze i zawartości wilgoci. Ciepłe powietrze najpierw przechodzi przez wymiennik ciepła powietrze-powietrze, gdzie jest wstępnie chłodzone przez wychodzące suche, zimne powietrze.

Proces chłodzenia: Wstępnie schłodzone powietrze trafia następnie do wymiennika ciepła powietrze-czynnik chłodniczy, gdzie jest dalej schładzane do temperatury tuż powyżej punktu zamarzania (zwykle około 3 stopni lub 37 stopni Fahrenheita). W tej niskiej temperaturze wilgoć w powietrzu skrapla się w postaci kropelek cieczy.

Separacja wilgoci: Skroplona woda jest następnie oddzielana od powietrza za pomocą separatora wilgoci, zwykle w formie odmgławiacza lub separatora odśrodkowego. Oddzielona woda jest zbierana w pułapce odpływowej, która okresowo usuwa ją z systemu.

Proces ponownego nagrzewania: Zimne, suche powietrze przechodzi następnie z powrotem przez wymiennik ciepła powietrze-powietrze, gdzie jest ponownie podgrzewane przez napływające ciepłe powietrze. Proces ten zapewnia, że ​​powietrze opuszczające suszarkę ma odpowiednią temperaturę, aby zapobiec kondensacji w rurach dolnych.

Wylot suchego powietrza: Na koniec suche, schłodzone powietrze opuszcza osuszacz i jest gotowe do użycia w układzie sprężonego powietrza, wolne od nadmiaru wilgoci.

Podstawowe elementy suszarki chłodniczej obejmują:

Sprężarka czynnika chłodniczego: Zasila cykl chłodniczy, sprężając gaz chłodniczy.
Wymienniki ciepła: Ułatwiają wymianę ciepła między powietrzem a czynnikiem chłodniczym w celu schłodzenia powietrza.
Separator wilgoci: usuwa skroploną wodę z powietrza.
System odprowadzania wody: automatycznie usuwa zebraną wodę.
System sterowania: Zarządza pracą suszarki, zapewniając optymalną wydajność i efektywność.

1. Jaka jest podstawowa funkcja osuszacza chłodniczego w układzie sprężonego powietrza?
Podstawową funkcją suszarki chłodniczej jest usuwanie wilgoci ze sprężonego powietrza, zapewniając, że powietrze używane w procesach przemysłowych jest suche, czyste i wolne od zanieczyszczeń. Zapobiega to problemom takim jak korozja, uszkodzenia sprzętu i obniżona jakość produktu, które mogą wynikać z wilgoci w powietrzu.

2. Jak wygląda proces chłodzenia w suszarce chłodniczej?
Proces chłodzenia w suszarce chłodniczej polega na przepuszczaniu wstępnie schłodzonego sprężonego powietrza przez wymiennik ciepła powietrze-czynnik chłodniczy, gdzie powietrze jest dalej schładzane do temperatury tuż powyżej zera. Powoduje to skraplanie się wilgoci w powietrzu w postaci kropelek cieczy, które są następnie oddzielane i usuwane.

3. Jaką rolę pełni separator wilgoci w suszarce chłodniczej?
Separator wilgoci w suszarce chłodniczej odpowiada za ekstrakcję skroplonej wody z schłodzonego sprężonego powietrza. Zazwyczaj odbywa się to za pomocą odmgławiacza lub separatora odśrodkowego. Oddzielona woda jest zbierana w syfonie spustowym, który automatycznie usuwa ją z systemu, aby utrzymać suche powietrze.

4. Dlaczego podgrzewanie powietrza jest ważne w przypadku pracy suszarki chłodniczej?
Ponowne podgrzanie powietrza po usunięciu wilgoci jest ważne, ponieważ zapewnia, że ​​powietrze opuszczające suszarkę ma odpowiednią temperaturę, aby zapobiec kondensacji w rurach doprowadzających. Ten krok pomaga utrzymać wydajność i niezawodność całego systemu sprężonego powietrza.

5. Jakie są najważniejsze elementy suszarki chłodniczej i jakie pełnią funkcje?
Główne elementy osuszacza chłodniczego obejmują sprężarkę czynnika chłodniczego, która napędza cykl chłodzenia; wymienniki ciepła, które ułatwiają wymianę ciepła; separator wilgoci, który usuwa skroploną wodę; układ odpływowy, który usuwa zebraną wodę; oraz układ sterowania, który zarządza ogólną pracą osuszacza i jego wydajnością.

6. Jakie rodzaje suszarek chłodniczych są dostępne i czym się różnią?
Istnieją dwa główne typy suszarek chłodniczych: niecykliczne i cykliczne. Suszarki niecykliczne utrzymują stałą temperaturę i pracują nieprzerwanie, oferując niezawodność i prostotę. Z drugiej strony suszarki cykliczne dostosowują chłodzenie na podstawie zapotrzebowania na powietrze, co czyni je bardziej energooszczędnymi w okresach niskiego obciążenia.

7. W jakich branżach powszechnie stosuje się suszarki chłodnicze i dlaczego?
Suszarki chłodnicze są powszechnie stosowane w takich branżach jak produkcja, żywność i napoje, farmaceutyka i motoryzacja. W tych sektorach suche sprężone powietrze jest kluczowe dla procesów, takich jak sterowanie pneumatyczne, pakowanie i transport, ponieważ wilgoć w powietrzu może powodować awarie sprzętu i wpływać na jakość produktu.

8. Jakie są ograniczenia stosowania osuszacza chłodniczego w niektórych zastosowaniach?
Osuszacze chłodnicze nie nadają się do zastosowań wymagających ekstremalnie niskich punktów rosy poniżej 3 stopni (37 stopni F). Są one również mniej skuteczne w środowiskach o wysokiej temperaturze otoczenia, ponieważ wydajność chłodzenia spada. W przypadku zastosowań wymagających bardzo niskich punktów rosy preferowane są osuszacze adsorpcyjne.
